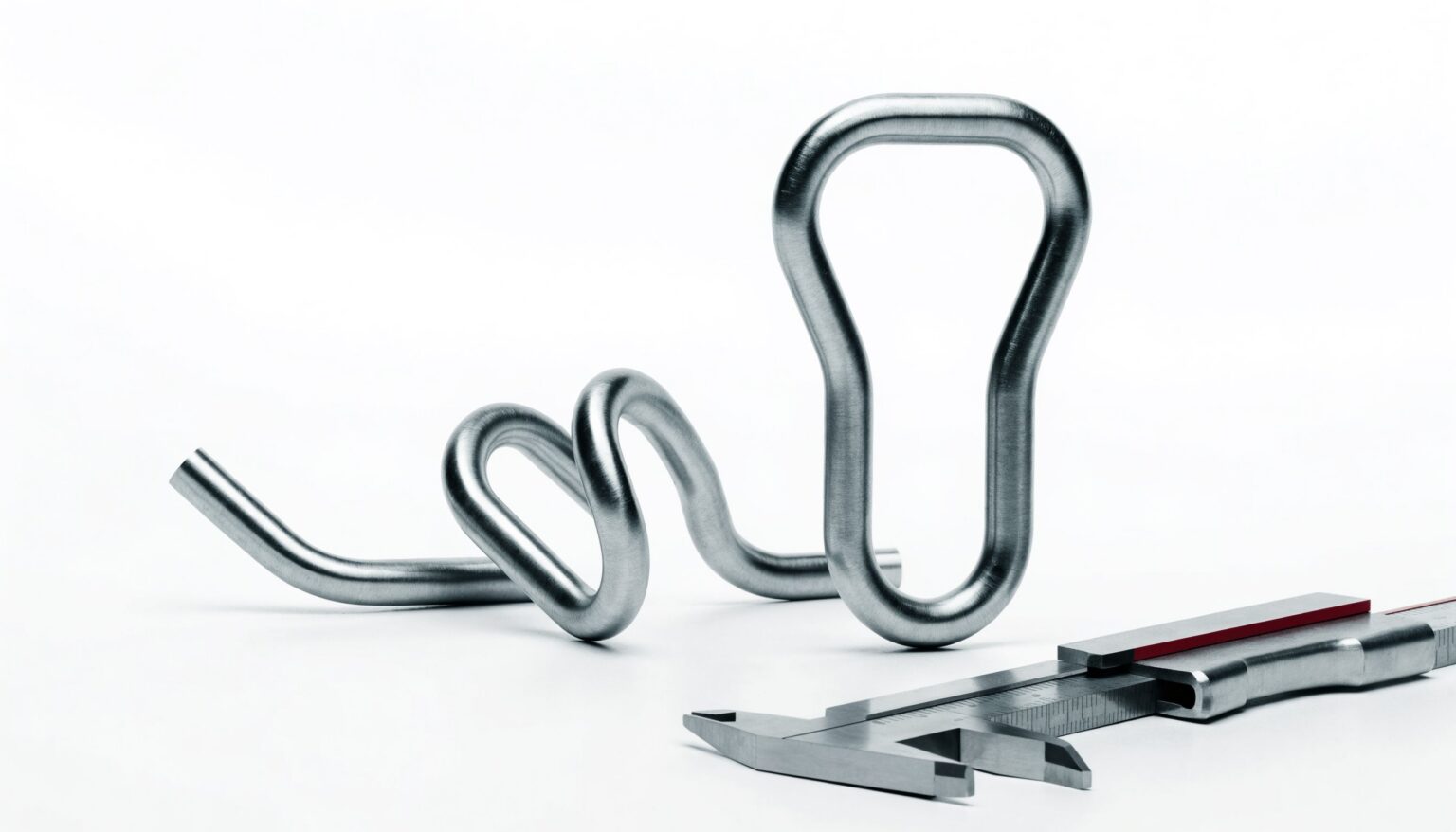

Drahtbiegen: Verfahren, Biegeradien und Toleranzen in der CNC-Drahtbiegetechnik

Drahtbiegen ist eines der ältesten und zugleich präzisesten Umformverfahren der Metallverarbeitung. Ob Federelement, Halterung, Korb, Haken oder komplexes Formteil – überall dort, wo ein Draht in eine exakt definierte Geometrie gebracht werden muss, entscheidet die richtige Kombination aus Verfahren, Biegeradius und Toleranz über die Qualität des fertigen Teils. In diesem Beitrag erklären wir Ihnen, wie modernes CNC-Drahtbiegen funktioniert, worauf es bei Biegeradien und Toleranzen ankommt und warum die Rückfederung des Werkstoffs so oft unterschätzt wird.

Drahtbiegen: das Grundprinzip des Verfahrens

Beim Drahtbiegen wird ein Rund- oder Profildraht durch gezielte Krafteinwirkung dauerhaft verformt. Der Draht wird dabei über ein Biegewerkzeug geführt und um einen definierten Winkel abgekantet, gerollt oder in mehrere Richtungen umgeformt. Anders als beim Zerspanen entsteht kein Materialabfall – der Draht behält sein Volumen und wird lediglich in Form gebracht. Genau das macht das Verfahren so wirtschaftlich, besonders bei mittleren und großen Stückzahlen.

Entscheidend ist, dass die Verformung über die sogenannte Streckgrenze des Werkstoffs hinausgeht. Nur dann bleibt die Biegung dauerhaft erhalten. Bleibt die Belastung darunter, federt der Draht vollständig in seine Ausgangslage zurück. Die Kunst des Drahtbiegens liegt darin, diesen Übergang präzise zu treffen – Winkel für Winkel, Radius für Radius.

CNC-Drahtbiegen: präzise und wiederholgenau

Während früher jede Biegung von Hand oder über feste Nockenwerkzeuge erzeugt wurde, arbeiten moderne Anlagen heute CNC-gesteuert. Der Draht wird über Vorschubeinheiten eingezogen und von programmierbaren Biegeköpfen in nahezu jede räumliche Form gebracht – zweidimensional in der Ebene oder dreidimensional im Raum. Das Ergebnis: Bauteile, die über Tausende von Zyklen hinweg maßhaltig bleiben.

Der große Vorteil der CNC-Drahtbiegetechnik liegt in der Wiederholgenauigkeit. Ist ein Programm einmal eingefahren, entsteht jedes Teil identisch zum vorherigen. Änderungen an Winkeln, Längen oder Radien lassen sich digital anpassen, ohne dass ein neues mechanisches Werkzeug nötig ist. Das verkürzt Rüstzeiten und macht auch kleinere Serien und Varianten wirtschaftlich umsetzbar.

Biegeradien: warum der Radius nicht beliebig klein sein darf

Der Biegeradius beschreibt die Rundung an der Innenseite einer Biegung. Er lässt sich nicht beliebig eng wählen: Wird der Radius zu klein, überdehnt der Werkstoff an der Außenseite, es entstehen Risse, Einschnürungen oder Materialschwächungen. Als Faustregel gilt, dass der minimale Innenradius vom Drahtdurchmesser und vom Werkstoff abhängt – härtere Materialien verlangen größere Radien.

Bei der Auslegung eines Drahtbiegeteils lohnt es sich daher, den Biegeradius früh mit dem Fertigungspartner abzustimmen. Oft lässt sich ein Bauteil mit einem geringfügig größeren Radius deutlich prozesssicherer und kostengünstiger fertigen, ohne dass die Funktion darunter leidet. Ein durchdachtes Werkzeug- und Radienkonzept spart im späteren Serienbetrieb Ausschuss und Nacharbeit.

Toleranzen in der Drahtbiegetechnik

Toleranzen legen fest, wie weit ein gefertigtes Maß vom Sollwert abweichen darf. In der Drahtbiegetechnik betreffen sie Winkel, Schenkellängen, Abstände zwischen Biegungen und die Gesamtlänge des Drahtes. Je enger die Toleranz, desto höher der Aufwand – und desto wichtiger sind stabile Prozesse und ein sauber abgestimmtes Werkzeug.

Realistische Toleranzangaben sind kein Zeichen mangelnder Präzision, sondern ein Zeichen guter Konstruktion. Wer jedes Maß auf die engstmögliche Toleranz setzt, verteuert das Bauteil unnötig. Sinnvoller ist es, funktionskritische Maße eng, unkritische Maße dagegen großzügig zu tolerieren. So bleibt das Teil funktionssicher und trotzdem wirtschaftlich fertigbar.

Rückfederung – der unterschätzte Faktor beim Drahtbiegen

Jeder Werkstoff federt nach dem Biegen ein Stück weit zurück. Diese Rückfederung ist der häufigste Grund dafür, dass ein Winkel am fertigen Teil nicht exakt dem programmierten Wert entspricht. Federstahl federt besonders stark zurück, weichere Werkstoffe deutlich weniger. Wird die Rückfederung nicht berücksichtigt, weicht der Ist-Winkel systematisch vom Soll ab.

In der Praxis wird der Biegewinkel deshalb bewusst überbogen, sodass das Teil nach dem Rückfedern exakt im Zielwinkel liegt. Wie stark überbogen werden muss, hängt von Werkstoff, Drahtdurchmesser und Biegeradius ab und wird beim Einfahren des Prozesses ermittelt. Erfahrung mit dem jeweiligen Werkstoff ist hier durch nichts zu ersetzen.

Wie stark ein Werkstoff zurückfedert, ist zudem nicht bei jeder Charge exakt gleich. Schwankungen in Festigkeit oder Wärmebehandlung des Drahtes wirken sich unmittelbar auf das Biegeergebnis aus. Ein sauber überwachter Prozess mit regelmäßiger Erstmuster- und Zwischenprüfung fängt solche Abweichungen früh ab, bevor sie zu Ausschuss in der Serie führen.

Werkstoffe und ihr Einfluss auf das Biegeergebnis

Ob Federstahl, Edelstahl, verzinkter Stahldraht oder Aluminium – jeder Werkstoff verhält sich beim Biegen anders. Festigkeit, Dehnbarkeit und Oberflächenbeschaffenheit bestimmen, welche Radien möglich sind, wie stark das Material zurückfedert und wie hoch die erreichbare Genauigkeit ausfällt. Auch der Korrosionsschutz spielt eine Rolle: Verzinkte Oberflächen dürfen beim Biegen nicht beschädigt werden.

Die Wahl des richtigen Werkstoffs ist daher immer eine Abwägung zwischen Funktion, Umgebungsbedingungen und Fertigbarkeit. Ein enger Austausch zwischen Konstruktion und Fertigung stellt sicher, dass Werkstoff, Geometrie und Verfahren zusammenpassen und das Bauteil im Einsatz zuverlässig hält.

Vom Prototyp zur Serie

Ein Drahtbiegeteil beginnt meist mit einer Zeichnung oder einem Muster. Daraus entsteht ein erstes Werkzeug- und Prozesskonzept, das an einem Prototyp erprobt und schrittweise optimiert wird. Erst wenn Winkel, Radien und Toleranzen sicher eingehalten werden, geht das Teil in die Serie. Ein durchdachter Werkzeugbau ist dabei die Grundlage für konstante Qualität über hohe Stückzahlen hinweg.

Häufig lassen sich Drahtbiegeteile mit weiteren Umformverfahren kombinieren. Werden zusätzlich flache Elemente, Laschen oder Löcher benötigt, kommt die Stanztechnik ins Spiel. So entstehen aus Draht und Blech vollständige Baugruppen aus einer Hand – ohne zusätzliche Schnittstellen und Lieferwege.

Typische Einsatzgebiete von Drahtbiegeteilen

Drahtbiegeteile finden sich in nahezu jeder Branche: als Federn und Klammern, als Halter und Aufnahmen, als Körbe und Gitter, als Führungs- oder Verbindungselemente. In der Möbel-, Haushaltsgeräte- und Automobilindustrie ebenso wie im Maschinen- und Anlagenbau. Ihre Stärke liegt in der Kombination aus geringem Gewicht, hoher Belastbarkeit und günstiger Fertigung.

Gerade als Zulieferteil überzeugen Drahtbiegeteile durch ihre Wirtschaftlichkeit bei großen Serien. Wer Konstruktion, Werkzeug und Fertigung frühzeitig abstimmt, erhält ein Bauteil, das nicht nur passt, sondern auch über die gesamte Serie hinweg zuverlässig gleich bleibt.

Für den Anwender liegt der wirtschaftliche Reiz von Drahtbiegeteilen darin, dass mehrere Funktionen in einem einzigen Bauteil vereint werden können – etwa Halten, Führen und Federn zugleich. Das reduziert die Zahl der Einzelteile, vereinfacht die Montage und senkt die Gesamtkosten einer Baugruppe spürbar.

Drahtbiegeteile konstruktionsgerecht auslegen

Viele Kosten- und Qualitätsfragen entscheiden sich nicht in der Fertigung, sondern bereits am Konstruktionstisch. Ein drahtbiegegerecht ausgelegtes Bauteil nutzt einheitliche Biegeradien, vermeidet unnötig enge Toleranzen und hält genügend Abstand zwischen benachbarten Biegungen ein. So bleibt der Prozess stabil, das Werkzeug einfach und der Ausschuss gering. Wer schon in der Zeichnung an die Fertigung denkt, spart später bares Geld.

Auch die Frage, wie das Drahtbiegeteil später montiert oder mit anderen Komponenten verbunden wird, gehört früh geklärt. Soll es einrasten, verschraubt, geklemmt oder eingehängt werden? Gerade bei Halte- und Verbindungselementen greifen Drahtbiegen und Befestigungstechnik eng ineinander. Werden beide Aspekte gemeinsam betrachtet, entsteht ein Bauteil, das nicht nur exakt gebogen ist, sondern sich auch sicher und schnell verarbeiten lässt.

Ein kurzer technischer Abgleich vor Fertigungsbeginn zahlt sich fast immer aus: Radien werden auf fertigbare Werte gebracht, Toleranzen sinnvoll verteilt und mögliche Kollisionen zwischen Biegungen frühzeitig erkannt. Das Ergebnis ist ein Teil, das beim ersten Serienlauf sitzt – ohne teure Korrekturschleifen.

Häufige Fragen zum Drahtbiegen

Welchen Drahtdurchmesser kann man biegen?

Das hängt von Maschine und Werkstoff ab. Moderne CNC-Biegeanlagen verarbeiten ein breites Spektrum von dünnen Federdrähten bis zu kräftigen Stahldrähten. Entscheidend ist, dass Durchmesser, gewünschter Biegeradius und Werkstoff zusammenpassen – das klären wir am besten anhand Ihrer Zeichnung.

Wie genau lässt sich ein Drahtbiegeteil fertigen?

Bei stabilem Prozess und passendem Werkzeug sind enge Winkel- und Längentoleranzen gut erreichbar. Wie eng eine Toleranz sinnvoll ist, hängt von der Funktion des Teils ab. Funktionskritische Maße lassen sich enger auslegen als unkritische – das hält das Bauteil bezahlbar.

Ab welcher Stückzahl lohnt sich Drahtbiegen?

Weil kein Material zerspant wird und CNC-Anlagen sehr wiederholgenau arbeiten, ist Drahtbiegen schon bei kleineren Serien wirtschaftlich. Mit steigender Stückzahl sinken die Stückkosten weiter, da das eingefahrene Werkzeug- und Prozesskonzept immer wieder genutzt wird.

Können Drahtbiegen und Blechteile kombiniert werden?

Ja. Häufig entstehen aus gebogenem Draht und gestanzten Blechteilen komplette Baugruppen. Werden beide Verfahren beim selben Partner gefertigt, entfallen zusätzliche Schnittstellen, Transporte und Abstimmungsaufwände – das spart Zeit und senkt das Risiko von Maßabweichungen an der Fügestelle.

Fazit

Erfolgreiches Drahtbiegen ist mehr als das Abkanten eines Drahtes: Verfahren, Biegeradius, Toleranz, Rückfederung und Werkstoff müssen zusammenspielen. Wer diese Faktoren früh berücksichtigt und Konstruktion, Werkzeug und Fertigung eng verzahnt, erhält Drahtbiegeteile, die präzise, prozesssicher und wirtschaftlich sind. Fuchs Metalltechnik GmbH begleitet Sie dabei von der ersten Zeichnung über den Prototyp bis zur maßhaltigen Serie.
