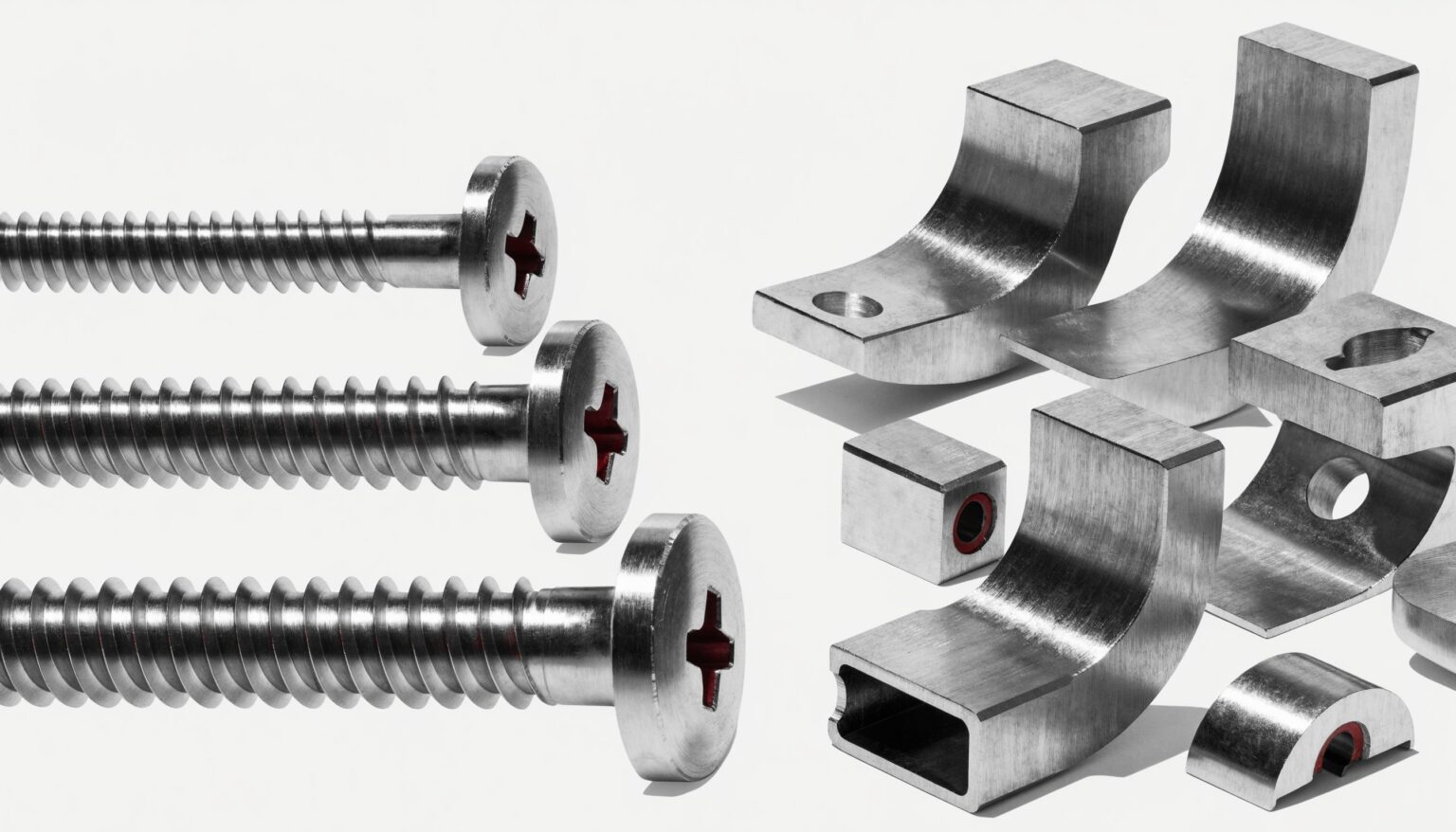

Befestigungstechnik für Fenster: Systeme, Normen und richtige Auswahl

Ein Fenster ist immer nur so gut wie seine Verankerung im Baukörper. Die Befestigungstechnik am Fenster überträgt das Eigengewicht des Elements, nimmt Windlasten auf, hält Bedienkräfte aus und muss dabei über Jahrzehnte formstabil bleiben – und das an einer Stelle, an der zugleich Wärme, Feuchtigkeit und Schall zuverlässig abgehalten werden sollen. Wird an dieser Schnittstelle gespart oder das falsche System gewählt, zeigen sich die Folgen selten sofort: Sie treten Jahre später als klemmende Flügel, undichte Fugen oder Schäden im Anschlussbereich zutage. In diesem Beitrag geben wir Ihnen einen strukturierten Überblick über die gängigen Systeme, die normativen Grundlagen in Österreich und die Kriterien, nach denen Sie die passende Lösung auswählen.

Warum die Befestigung über die Lebensdauer des Fensters entscheidet

In der Planung steht meist das Fenster selbst im Mittelpunkt: Profil, Verglasung, U-Wert, Beschlag. Die Befestigungsmittel dagegen sind kleine Teile mit geringem Anteil an den Gesamtkosten – und genau deshalb geraten sie leicht aus dem Blick. Technisch betrachtet ist das ein Missverhältnis. Denn sämtliche Kräfte, die auf das Fenster einwirken, müssen über wenige Befestigungspunkte in die umgebende Konstruktion abgetragen werden. Diese Punkte sind die Engstelle des gesamten Systems.

Hinzu kommt: Ein mangelhaft ausgewähltes Befestigungsmittel lässt sich nachträglich kaum korrigieren. Es sitzt verdeckt in der Anschlussfuge, ist von Dichtebenen und Putz überdeckt und wäre nur mit erheblichem Aufwand zugänglich. Wer hier von Anfang an sauber plant, vermeidet Folgekosten, die ein Vielfaches des ursprünglichen Materialwerts betragen.

Welche Kräfte die Befestigung aufnehmen muss

Für die Auswahl eines Systems ist es hilfreich, die einwirkenden Lasten getrennt zu betrachten. Sie greifen in unterschiedliche Richtungen an und stellen jeweils eigene Anforderungen.

Eigengewicht und vertikale Lasten

Das Eigengewicht des Elements wirkt dauerhaft nach unten. Es wird nicht über die seitlichen Befestigungsmittel getragen, sondern über Trag- und Distanzklötze direkt in den Baukörper geleitet. Dieser Punkt wird in der Praxis häufig verwechselt: Schrauben und Anker sind nicht dafür vorgesehen, das Fenster zu tragen – sie sichern es gegen horizontale Kräfte und halten es in Position. Mit größeren Glasflächen und Dreifachverglasung sind die Gewichte in den vergangenen Jahren deutlich gestiegen, was die korrekte Verklotzung noch wichtiger macht.

Windlasten

Wind erzeugt Druck- und Sogkräfte senkrecht zur Fensterebene. Sie sind der maßgebliche Grund, warum die Befestigung überhaupt statisch nachgewiesen wird. Die anzusetzenden Windlasten ergeben sich aus dem Eurocode 1 (ÖNORM EN 1991-1-4) samt nationalem Anhang und hängen von Standort, Geländekategorie, Gebäudehöhe und der Lage des Elements in der Fassade ab. Ein Fenster im Randbereich einer exponierten Fassade erfährt erheblich höhere Sogkräfte als eines in der Gebäudemitte – gleiche Elementgröße, völlig unterschiedliche Anforderung an die Verankerung.

Bedienkräfte und Nutzungslasten

Jedes Öffnen und Schließen bringt Kräfte in den Rahmen ein, bei Dreh-Kipp-Flügeln zusätzlich exzentrisch. Über die Nutzungsdauer summiert sich das zu einer hohen Lastwechselzahl. Die Befestigung muss diese wiederkehrende Beanspruchung dauerhaft aufnehmen, ohne sich zu lockern oder zu verformen – ein Aspekt, der bei rein statischer Betrachtung leicht untergeht.

Die normative Grundlage in Österreich: ÖNORM B 5320

Den zentralen Rahmen für den Einbau von Fenstern und Türen in Österreich setzt die ÖNORM B 5320. Sie regelt den Anschluss des Elements an den Baukörper und behandelt dabei sowohl die Befestigung als auch die Abdichtung der Anschlussfuge. Für Planung und Ausführung ist sie der maßgebliche Bezugspunkt – und sie ist zugleich der Maßstab, an dem im Streitfall gemessen wird, ob eine Ausführung dem Stand der Technik entspricht.

Wesentlich für die Praxis sind drei Grundgedanken:

Die Befestigung ist nachzuweisen. Anzahl, Lage und Art der Befestigungspunkte ergeben sich nicht aus Gewohnheit, sondern aus den einwirkenden Lasten und der Tragfähigkeit des Untergrunds.
Last und Dichtung sind getrennte Funktionen. Ein Dichtstoff oder ein Montageschaum ist kein tragendes Element. Die Lastabtragung erfolgt über definierte Klötze und Befestigungsmittel.
Der Untergrund bestimmt die Lösung. Vollziegel, Hochlochziegel, Beton, Porenbeton oder eine Holzkonstruktion verhalten sich völlig unterschiedlich. Dasselbe Befestigungsmittel liefert je nach Untergrund stark abweichende Tragwerte.

Konkrete Abstände, Randabstände und zulässige Lasten entnehmen Sie der jeweils gültigen Ausgabe der Norm sowie den Zulassungsunterlagen des Befestigungsmittels. Verlassen Sie sich hier nicht auf Faustregeln aus der Erinnerung – die Werte unterscheiden sich je nach System deutlich.

Die gängigen Systeme im Überblick

Direktbefestigung mit Rahmenschrauben und Dübeln

Bei der Direktbefestigung wird das Element durch den Rahmen hindurch im Mauerwerk oder Beton verankert. Das System ist verbreitet, robust und wirtschaftlich, überträgt die Kräfte auf kurzem Weg und eignet sich gut für tragfähige, massive Untergründe. Voraussetzung ist, dass der Untergrund die angesetzten Lasten auch wirklich aufnimmt: In Hochlochziegeln oder Porenbeton sind die erreichbaren Tragwerte deutlich niedriger als in Vollmaterial, was besondere Dübeltypen oder eine höhere Anzahl an Befestigungspunkten erfordert.

Befestigung über Laschen und Anker

Hier wird das Element nicht durchbohrt, sondern über Metalllaschen gehalten, die am Rahmen fixiert und im Baukörper verankert werden. Der Vorteil liegt in der Toleranzaufnahme: Laschen gleichen Maßabweichungen aus und ermöglichen eine Montage ohne Durchdringung des Rahmenprofils. Zudem lässt sich die Anschlussfuge sauberer ausführen, weil weniger Durchdringungen der Dichtebene entstehen. Genau solche Laschen und Anker sind klassische Stanz- und Biegeteile: Ihre Geometrie, die Blechdicke und die Kantengeometrie entscheiden über die Tragfähigkeit. Wie solche Teile entstehen, zeigen wir Ihnen in unserer Stanztechnik und in der Drahtbiegetechnik.

Systeme für die vorgesetzte Montage in der Dämmebene

Bei hochgedämmten Konstruktionen sitzt das Fenster häufig nicht mehr in der tragenden Wand, sondern vorgesetzt in der Dämmebene. Bauphysikalisch ist das sinnvoll, weil die Wärmebrücke am Anschluss minimiert wird. Statisch ist es anspruchsvoll: Die Lasten müssen über einen Hebelarm durch die Dämmschicht hindurch in den tragenden Untergrund geführt werden. Dafür kommen spezielle Konsolen und Tragwinkel zum Einsatz, die Biegemomente aufnehmen. Hier ist ein Nachweis unverzichtbar – improvisierte Lösungen versagen an dieser Stelle zuverlässig.

Befestigungssysteme aus der Serienfertigung

Für Fensterhersteller und Systemanbieter sind Befestigungsteile Serienprodukte, die exakt zum jeweiligen Profil passen müssen. Unter Befestigungstechnik – Fuchs Windows Fastening haben wir zusammengefasst, wie wir solche Komponenten für die Fensterindustrie fertigen: von der Abstimmung der Geometrie auf das Profil bis zur reproduzierbaren Serie. Die zugehörigen Werkzeuge entwickeln wir in unserem Werkzeugbau im eigenen Haus, was kurze Wege bei Anpassungen und eine gleichbleibende Teilequalität über die gesamte Laufzeit ermöglicht.

Trag- und Distanzklötze: das unterschätzte Detail

Klötze sind unscheinbar, erfüllen aber eine tragende Funktion im Wortsinn. Tragklötze leiten das Eigengewicht des Elements in den Baukörper, Distanzklötze halten das Element in Position und nehmen Kräfte quer zur Ebene auf. Ihre Lage ist nicht beliebig: Sie richtet sich nach der Öffnungsart und danach, wo die Lasten tatsächlich anfallen – bei einem Dreh-Kipp-Flügel etwa im Bereich des Bandes und diagonal gegenüber am Verschluss.

Typische Fehler in der Praxis sind schnell aufgezählt: Klötze werden weggelassen, weil der Schaum das Element ohnehin hält. Sie werden aus ungeeignetem Material gewählt, das über die Jahre nachgibt. Oder sie sitzen an der falschen Stelle und erzeugen dadurch Zwängungen im Rahmen. Die Folge ist in allen drei Fällen ähnlich: Das Element verzieht sich, der Flügel schleift, die Dichtung schließt nicht mehr sauber – und die Ursache liegt millimetergenau an einer Stelle, an der niemand sucht.

Abdichtung: innen dichter als außen

Die Befestigung lässt sich nicht getrennt von der Abdichtung der Anschlussfuge betrachten, weil beide dieselbe Fuge beanspruchen. Das maßgebliche Prinzip lautet: innen dichter als außen. Die innere Ebene wird luftdicht und dampfbremsend ausgeführt, die äußere Ebene schlagregendicht, aber dampfdurchlässiger. So kann Feuchtigkeit, die dennoch in die Fuge gelangt, nach außen entweichen, statt sich in der Konstruktion zu sammeln.

Für die Befestigung heißt das ganz praktisch: Jede Durchdringung der inneren Dichtebene ist eine potenzielle Schwachstelle und muss sauber wieder verschlossen werden. Systeme mit wenigen, definierten Durchdringungen sind hier im Vorteil. Wer die Reihenfolge der Arbeitsschritte plant – erst Befestigung, dann Dichtebene – erspart sich nachträgliche Reparaturen an einer Stelle, die später nicht mehr zugänglich ist.

Die Auswahl in der Praxis: fünf Fragen

Bevor Sie sich für ein System entscheiden, klären Sie die folgenden Punkte:

Wie ist der Untergrund beschaffen? Vollziegel, Hochlochziegel, Beton, Porenbeton oder Holz – die Tragfähigkeit unterscheidet sich erheblich und bestimmt Dübeltyp und Anzahl der Punkte.
Wo sitzt das Element? In der tragenden Ebene, in der Dämmebene, vorgesetzt? Ein Hebelarm verändert die Anforderung grundlegend.
Welche Windlast liegt an? Standort, Gebäudehöhe und Lage in der Fassade führen zu sehr unterschiedlichen Werten.
Wie groß und wie schwer ist das Element? Große Formate mit Dreifachverglasung verlagern das Gewicht deutlich nach oben.
Welche Korrosionsbelastung herrscht? Innenliegend, in Küstennähe oder in einer chemisch belasteten Umgebung gelten unterschiedliche Anforderungen an den Werkstoff.

Erst wenn diese fünf Punkte beantwortet sind, ist die Auswahl eine technische Entscheidung – vorher ist sie eine Vermutung.

Werkstoff und Korrosionsschutz

Befestigungsteile am Fenster sitzen in einer Zone, in der Temperatur- und Feuchtewechsel zusammentreffen. Kondensat im Anschlussbereich ist keine Ausnahme, sondern über die Jahre der Normalfall. Verzinkter Stahl deckt viele Anwendungen wirtschaftlich ab; bei erhöhter Feuchtebelastung, in Küstenatmosphäre oder bei chemischer Beanspruchung sind nichtrostende Werkstoffe die sichere Wahl.

Ein Punkt, der oft übersehen wird: die Kombination der Metalle. Treffen unterschiedliche Werkstoffe in feuchter Umgebung aufeinander, kann Kontaktkorrosion entstehen – das unedlere Metall wird angegriffen. Prüfen Sie deshalb nicht nur das Befestigungsmittel allein, sondern die gesamte Materialpaarung aus Anker, Schraube, Beschlag und Rahmen.

Häufige Fehler – und wie Sie sie vermeiden

Montageschaum als tragendes Element. Schaum dichtet und dämmt, er trägt nicht. Die Lastabtragung erfolgt über Klötze und Befestigungsmittel.
Zu wenige Befestigungspunkte. Die Anzahl folgt aus dem Nachweis, nicht aus dem Gefühl.
Zu geringe Randabstände. Zu nah an der Kante gesetzte Dübel reißen den Untergrund aus – besonders kritisch bei Lochziegeln.
Falsche Klotzung. Klötze an der falschen Stelle erzeugen Zwängungen und verziehen den Rahmen.
Verletzte Dichtebene. Jede Durchdringung muss geplant und wieder sauber verschlossen sein.

Ihr Partner für Befestigungstechnik am Fenster

Die Fuchs Metalltechnik GmbH fertigt Befestigungskomponenten für die Fensterindustrie in Serie – abgestimmt auf Ihr Profil, in reproduzierbarer Qualität und mit Werkzeugen aus dem eigenen Haus. Ob Sie ein bestehendes Teil optimieren oder eine neue Komponente entwickeln möchten: Senden Sie uns Ihre Zeichnung oder ein Muster. Wir prüfen die Fertigbarkeit, schlagen bei Bedarf konstruktive Verbesserungen vor und erstellen Ihnen ein transparentes Angebot. So erhalten Sie Befestigungstechnik für Fenster, die technisch überzeugt und wirtschaftlich passt.
