Führungseinsatz im Stanzwerkzeug: Präzision, Verschleiß und Instandhaltung

Ein Stanzwerkzeug ist nur so genau wie seine Führung. Der Führungseinsatz im Stanzwerkzeug hält Ober- und Unterteil über Millionen von Hüben in exakter Deckung und entscheidet damit darüber, ob Schnittkanten sauber bleiben, Stempel überleben und Serienteile innerhalb der Toleranz liegen. In der Praxis rückt dieses Bauteil oft erst dann in den Blick, wenn am Teil plötzlich Grate auftreten oder ein Stempel bricht. Dabei kündigt sich beides lange vorher an. Dieser Beitrag erklärt, welche Aufgaben die Werkzeugführung übernimmt, welche Werkstoffe und Passungen sich in der Stanztechnik bewährt haben, woran Sie Verschleiß frühzeitig erkennen und wie eine Instandhaltung aussieht, die sich rechnet.

Was ein Führungseinsatz im Stanzwerkzeug leistet

Beim Schneiden trifft der Stempel mit hoher Geschwindigkeit auf das Blech. Der Werkstoff reißt nicht symmetrisch, sondern erzeugt Querkräfte, die Ober- und Unterteil gegeneinander verschieben wollen. Genau das verhindert die Werkzeugführung: Sie nimmt die Seitenkräfte auf und hält den Schneidspalt rundum gleichmäßig. Ist der Spalt einseitig zu eng, reibt der Stempel an der Matrize und beide Schneidkanten verlieren an Standzeit. Ist er zu weit, entstehen Einzug und Grat.

Beides zeigt sich zuerst am Teil und nicht am Werkzeug, deshalb wird die Ursache häufig spät erkannt. Hinzu kommt eine Schutzfunktion: Die Führung begrenzt die Auslenkung schlanker Stempel und verhindert, dass ein Stempel beim Eintauchen ausknickt. In Folgeverbundwerkzeugen mit vielen Stationen sichert sie außerdem die Lagebeziehung aller Stationen zueinander, damit Lochbild, Ausschnitt und Biegung am fertigen Teil zusammenpassen.

Führungssäule, Buchse und Einsatz: die Bauteile im Überblick

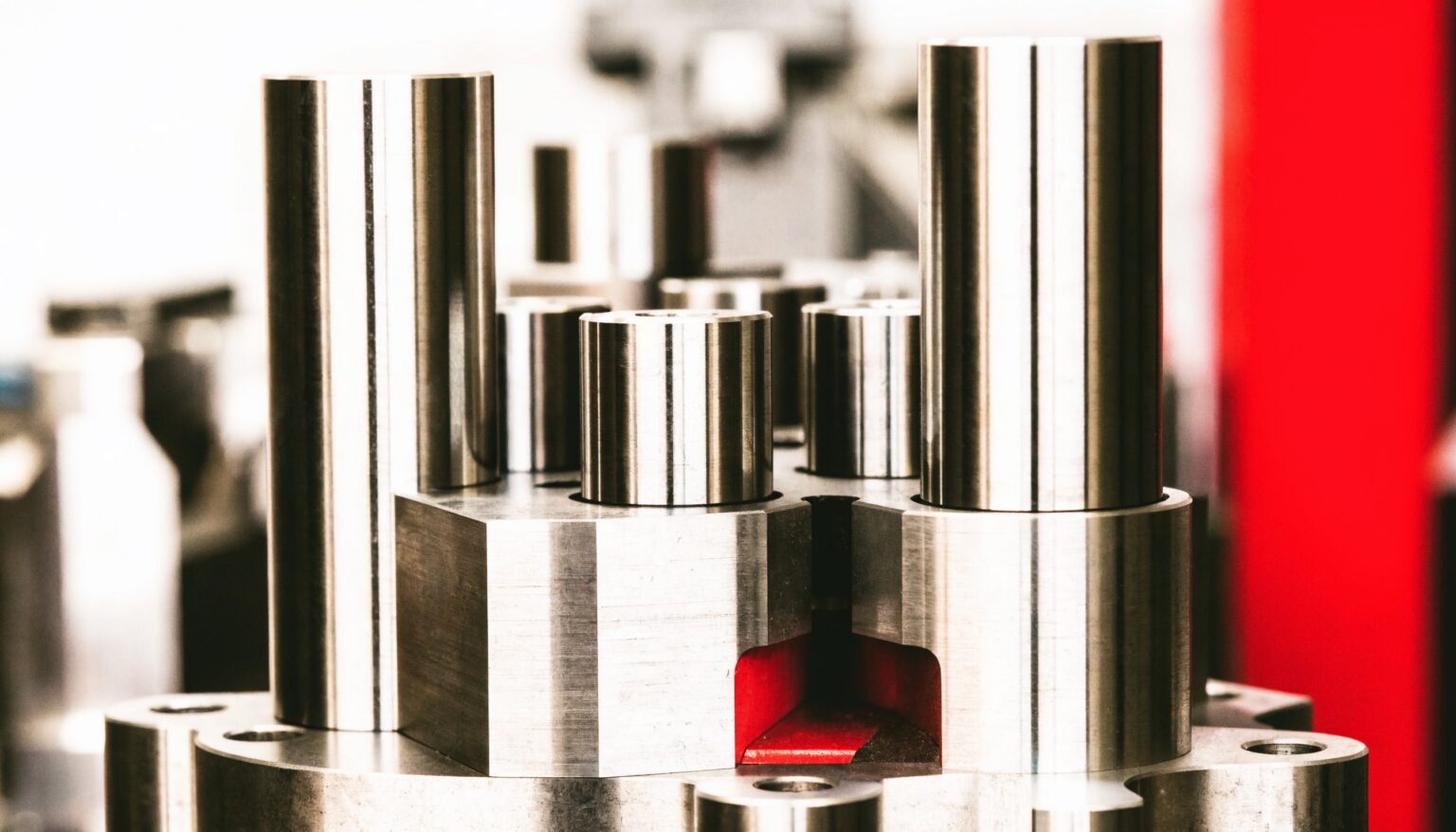

Die klassische Säulenführung besteht aus einer gehärteten Führungssäule im Unterteil und einer Führungsbuchse im Oberteil. Bei kleinen Werkzeugen genügen zwei diagonal angeordnete Säulen, bei großen Folgeverbundwerkzeugen sind vier Säulen üblich. Der Führungseinsatz im engeren Sinn ist das auswechselbare Element in der Aufnahmeplatte: entweder eine Gleitbuchse aus Bronze oder Sinterwerkstoff oder eine Kugelkäfigführung mit Wälzkörpern.

Gleitführungen sind robust, unempfindlich gegen Schmutz und günstig instand zu setzen. Sie benötigen jedoch Schmierstoff und haben ein systembedingtes Spiel. Kugelkäfigführungen laufen nahezu spielfrei und mit sehr geringer Reibung, reagieren dafür empfindlich auf Späne und Kantenstöße. Für hohe Hubzahlen und enge Toleranzen fällt die Wahl meist auf Wälzführungen, für rauhe Bedingungen und dicke Bleche auf Gleitführungen.

Ergänzend arbeiten viele Werkzeuge mit einer zweiten Führungsebene direkt am Abstreifer. Stempelführungsbuchsen führen dort jeden Stempel einzeln, unmittelbar bevor er ins Blech eintaucht. Gerade bei Lochdurchmessern unter der Blechdicke ist diese Nahführung der entscheidende Faktor für die Standzeit.

Werkstoffe, Härte und Beschichtungen

Führungssäulen werden üblicherweise aus Einsatzstahl gefertigt, einsatzgehärtet auf rund 60 bis 62 HRC und anschließend geschliffen und poliert. Die Gegenlauffläche muss weicher sein, damit im Fall eines Mangelschmierzustands die günstigere Komponente verschleißt. Deshalb bestehen Gleitbuchsen aus Bronze, Sinterbronze mit Schmierstoffdepots oder aus Kunststoffverbundwerkstoffen mit eingelagertem Festschmierstoff.

Beschichtungen haben sich vor allem an den Schneidelementen durchgesetzt, spielen aber auch an Führungen eine Rolle. Dünne Hartstoffschichten senken den Reibwert und verhindern Kaltverschweißungen, wenn Aluminium oder Edelstahl verarbeitet wird und Abrieb in die Führung gelangt. Wichtig ist ein sauberer Übergang: Eine beschichtete Säule in einer verschlissenen Buchse verlängert die Standzeit nicht, sie verlagert den Verschleiß nur.

Spiel, Passung und Fluchtung: die kritischen Maße

Das Führungsspiel ist keine feste Größe, sondern ergibt sich aus Schneidspalt, Blechdicke und geforderter Teiletoleranz. Als Faustregel gilt: Das Führungsspiel soll deutlich kleiner sein als der kleinste Schneidspalt im Werkzeug, damit eine Auslenkung niemals zum Anlaufen von Stempel und Matrize führt. Bei Feinschnittwerkzeugen und Lochdurchmessern im Zehntelbereich bedeutet das praktisch spielfreie Wälzführungen.

Mindestens ebenso wichtig wie das Spiel ist die Fluchtung. Sind die Säulen nicht exakt parallel, verspannt sich das Werkzeug über den Hub. Das erzeugt einseitigen Verschleiß, den man an blank polierten Zonen auf nur einer Seite der Säule erkennt. Wird ein Werkzeug nach einem Crash instand gesetzt, gehört die Prüfung der Fluchtung deshalb zwingend dazu, bevor neue Buchsen eingesetzt werden.

Ein dritter Punkt wird oft unterschätzt: die Eintauchtiefe. Die Führung muss greifen, bevor der Stempel das Blech berührt. Ist der Führungsüberdeckungsweg zu kurz, arbeitet das Werkzeug im entscheidenden Moment ungeführt. In der Konstruktion im Werkzeugbau wird dieser Weg deshalb bewusst großzügig ausgelegt.

Typische Verschleißbilder und was sie verraten

Verschleiß an der Führung lässt sich lesen wie ein Protokoll des Betriebs. Die häufigsten Bilder:

• Gleichmäßig mattierte Säule: normaler Betriebsverschleiß, Schmierintervall prüfen, sonst unkritisch.
• Blanke Zone auf einer Seite: Fluchtungsfehler oder verspanntes Werkzeug im Pressentisch.
• Längsriefen: Späne oder Abrieb sind in die Führung gelangt, meist bei fehlendem Abstreifring.
• Fresser und Materialaufbau: Mangelschmierung oder Kaltverschweißung, häufig bei Edelstahl und Aluminium.
• Ovale Buchsenbohrung: dauerhafte Querkraft, oft durch unsymmetrischen Ausschnitt im Streifenlayout.

Wer diese Bilder bei jeder Werkzeugwartung fotografiert und dokumentiert, erkennt Trends, bevor daraus Ausschuss wird. Das ist derselbe Ansatz, der auch in der Drahtbiegetechnik bei Biegewerkzeugen greift.

Schmierung und Instandhaltung im Serienbetrieb

Gleitführungen brauchen einen Schmierfilm, der Reibung und Wärme abführt. In der Praxis bewährt sich ein festes Intervall, das an Hubzahlen und nicht an Kalendertagen hängt. Sinterbuchsen mit Schmierstoffdepot verlängern das Intervall, ersetzen es aber nicht. Zu viel Fett ist ebenfalls ungünstig, weil es Abrieb bindet und wie eine Schleifpaste wirkt.

Ein wirksames Instandhaltungskonzept umfasst vier Punkte: definierte Wartungsintervalle nach Hubzahl, ein Sichtprotokoll bei jedem Werkzeugwechsel, das Messen des Führungsspiels mit Messuhr oder Fühlerlehre in festgelegten Abständen sowie ein Ersatzteilsatz mit Buchsen und Säulen für die kritischen Werkzeuge. Damit sinkt die ungeplante Stillstandszeit spürbar, weil ein Tausch geplant und nicht mitten in der Serie erfolgt.

Sinnvoll ist es außerdem, die Führung zusammen mit den Schneidelementen zu betrachten. Nachschleifen der Schneidplatten verändert die Einbauhöhe und damit die Führungsüberdeckung. Wer nur die Schneide nacharbeitet und die Führung ignoriert, verkürzt beim nächsten Zyklus die geführte Strecke.

Nacharbeit oder Neuteil: eine Frage der Wirtschaftlichkeit

Eine verschlissene Buchse wird in der Regel ersetzt, eine verschlissene Säule je nach Zustand geschliffen oder getauscht. Das Schleifen ist nur dann sinnvoll, wenn eine passende Buchse mit größerem Innenmaß verfügbar ist, sonst entsteht ein Sondermaß, das bei der nächsten Instandsetzung teuer wird. Als Orientierung gilt: Solange Standardmaße verwendbar bleiben, ist der Tausch dem Nachschleifen vorzuziehen.

Deutlich klarer ist die Rechnung bei wiederkehrenden Problemen. Wenn ein Werkzeug innerhalb kurzer Zeit mehrfach dieselbe Störung zeigt, liegt die Ursache selten am Verschleißteil, sondern an der Auslegung. Dann lohnt sich die Überarbeitung des Führungskonzepts, etwa der Wechsel von zwei auf vier Säulen oder die Ergänzung einer Stempelnahführung. Solche Eingriffe amortisieren sich häufig innerhalb weniger Serien, weil Ausschuss und Stillstand zurückgehen.

Führung schon in der Konstruktion mitdenken

Die günstigste Instandhaltung ist die, die selten nötig wird. Deshalb gehört das Führungskonzept an den Anfang der Werkzeugauslegung und nicht ans Ende. Entscheidend sind vier Fragen: Wie hoch sind die zu erwartenden Querkräfte aus dem Streifenlayout? Welche Hubzahl soll das Werkzeug erreichen? Wie eng sind die Teiletoleranzen? Und wie zugänglich müssen Buchsen und Säulen für einen Tausch sein?

Ein symmetrisches Streifenlayout reduziert Querkräfte oft wirksamer als jede stärkere Führung. Ebenso hilft es, Schneid- und Biegestationen so anzuordnen, dass sich die seitlichen Kräfte gegenseitig aufheben. Diese Überlegungen fließen bei uns bereits in die Werkzeugkonstruktion ein, egal ob es um Serienteile aus der Stanztechnik oder um Komponenten für die Befestigungstechnik geht.

Häufige Fragen zum Führungseinsatz im Stanzwerkzeug

Wie viel Spiel darf eine Werkzeugführung haben?

Eine allgemeingültige Zahl gibt es nicht. Maßgeblich ist, dass das Führungsspiel deutlich unter dem kleinsten Schneidspalt des Werkzeugs bleibt. Bei Feinschnitt und sehr kleinen Lochdurchmessern kommen praktisch spielfreie Kugelkäfigführungen zum Einsatz, bei dicken Blechen und robusten Bedingungen sind Gleitführungen mit definiertem Spiel die bessere Wahl.

Wie oft muss ein Führungseinsatz geschmiert werden?

Das Intervall richtet sich nach Hubzahl, Werkstoff und Umgebungsbedingungen, nicht nach dem Kalender. Bewährt hat sich ein festes Intervall in Hüben, kombiniert mit einer Sichtkontrolle bei jedem Werkzeugwechsel. Sinterbuchsen mit Schmierstoffdepot verlängern das Intervall, machen die Kontrolle aber nicht überflüssig.

Woran erkenne ich, dass die Führung und nicht der Stempel das Problem ist?

Ein deutliches Indiz ist ein einseitig ungleichmäßiger Grat am Teil, der über mehrere Hübe an derselben Stelle auftritt. Kommt zusätzlich einseitiger Glanz an der Führungssäule dazu, liegt die Ursache mit hoher Wahrscheinlichkeit in Führung oder Fluchtung und nicht an der Schneidkante.

Lassen sich Führungsbuchsen im eingebauten Zustand tauschen?

Bei entsprechend ausgelegten Werkzeugen ja, sofern die Buchse von außen zugänglich ist und mit einem Pressstempel entnommen werden kann. Bei eingepassten Buchsen ohne Zugang muss das Werkzeug zerlegt werden. Genau deshalb ist die Tauschbarkeit ein Konstruktionsthema, das früh zu klären ist.

Sind Kugelkäfigführungen immer die bessere Wahl?

Nein. Sie bieten das geringste Spiel und die niedrigste Reibung, reagieren aber empfindlich auf Späne, Schmutz und Stöße. In Umgebungen mit starkem Abrieb oder bei groben Blechdicken sind Gleitführungen langlebiger und deutlich einfacher instand zu setzen.

Fazit

Der Führungseinsatz im Stanzwerkzeug ist kein Nebenbauteil, sondern die Komponente, die Präzision über die gesamte Serie sichert. Wer Spiel, Fluchtung und Überdeckung im Blick behält, Verschleißbilder liest und die Schmierung an Hubzahlen koppelt, verhindert Ausschuss, bevor er entsteht. Und wer das Führungskonzept schon in der Konstruktion festlegt, spart sich später aufwendige Nacharbeit. Wenn Sie ein bestehendes Werkzeug beurteilen lassen oder ein neues Stanz- oder Folgeverbundwerkzeug benötigen, unterstützt Sie die Fuchs Metalltechnik GmbH von der Auslegung über die Fertigung bis zur Instandhaltung.
